コミュニケーションツールとしての軌道可視化
はやぶさ2/あかつきのリアルタイムシミュレーションを通じて
柏井勇魚、宮崎剛
平成27年度「宇宙科学情報解析シンポジウム」
デスクトップ版は[space],[矢印キー]で、
スマートフォンはフリックでコントロールできます
柏井勇魚 Kashiwai Isana
editor, writer, coder, science fan
As a Editor
As a Writer
As a Coder & Science Fan
趣味で軌道図を描く
GoogleSatTrack
Satellite Tracker on Google Maps
はやぶさ2/あかつきの軌道可視化
H2Track - Online Hayabusa2 Tracker
2014-12-03
はやぶさ2 距離ツイート
はやぶさ2の打上げから435日。距離2511万km。重力波の直接観測に初めて成功、歴史的な快挙です。重力波の伝わる速度は光とほぼ同じ。はやぶさ2まで光の速さで約84秒です。 https://t.co/WpEOTm12r6 pic.twitter.com/o4EXyOaiFF
— isana (@lizard_isana) February 11, 2016
はやぶさ2の打上げから428日。距離2334万km。もしはやぶさ2までの距離を1mに縮めたとすると、地球の大きさは約0.5mm、ちょうどシャープペンシルの先くらいですね https://t.co/WpEOTm12r6 pic.twitter.com/wDhryFvg46
— isana (@lizard_isana) February 4, 2016
Hayabusa2 Swingby Simulation
2015-12-03
Akatsuki VOI Simulation
2015-12-07
技術的な話
HTML5 + WebGL
- Webブラウザ上で3Dオブジェクトを扱う標準仕様
- 現行のほぼ全てのブラウザで動作する(プラグイン不要)
- JavaScript > three.js (ライブラリ)
軌道/天体位置計算
- orb.js: 自作の天文計算用のJavaScriptライブラリ
- 時刻・座標変換、軌道計算などをブラウザ上で処理
- 精度はあまりない(ブラウザ上での可視化なら...)
WebGL(three.js) + orb.js
3D Model/Texture: by 宮崎剛
- モデルデータは3D Studio MAXで作成
- 形状は公開写真からの書き起こし
→画面にディバイダをあてて... - データサイズは約800kB(テクスチャ含む)
軌道/姿勢
- はやぶさ2
- 軌道: 公開用概略計算値(特設サイト), JPL/HORIZONS
- 姿勢: 公式の可視化アプリを参考に(星の位置から決定)
- あかつき
- 軌道: JAXA/DARTS(SPICE), JPL/HORIZONS
- 姿勢: 直前の記者会見資料・発言から推定

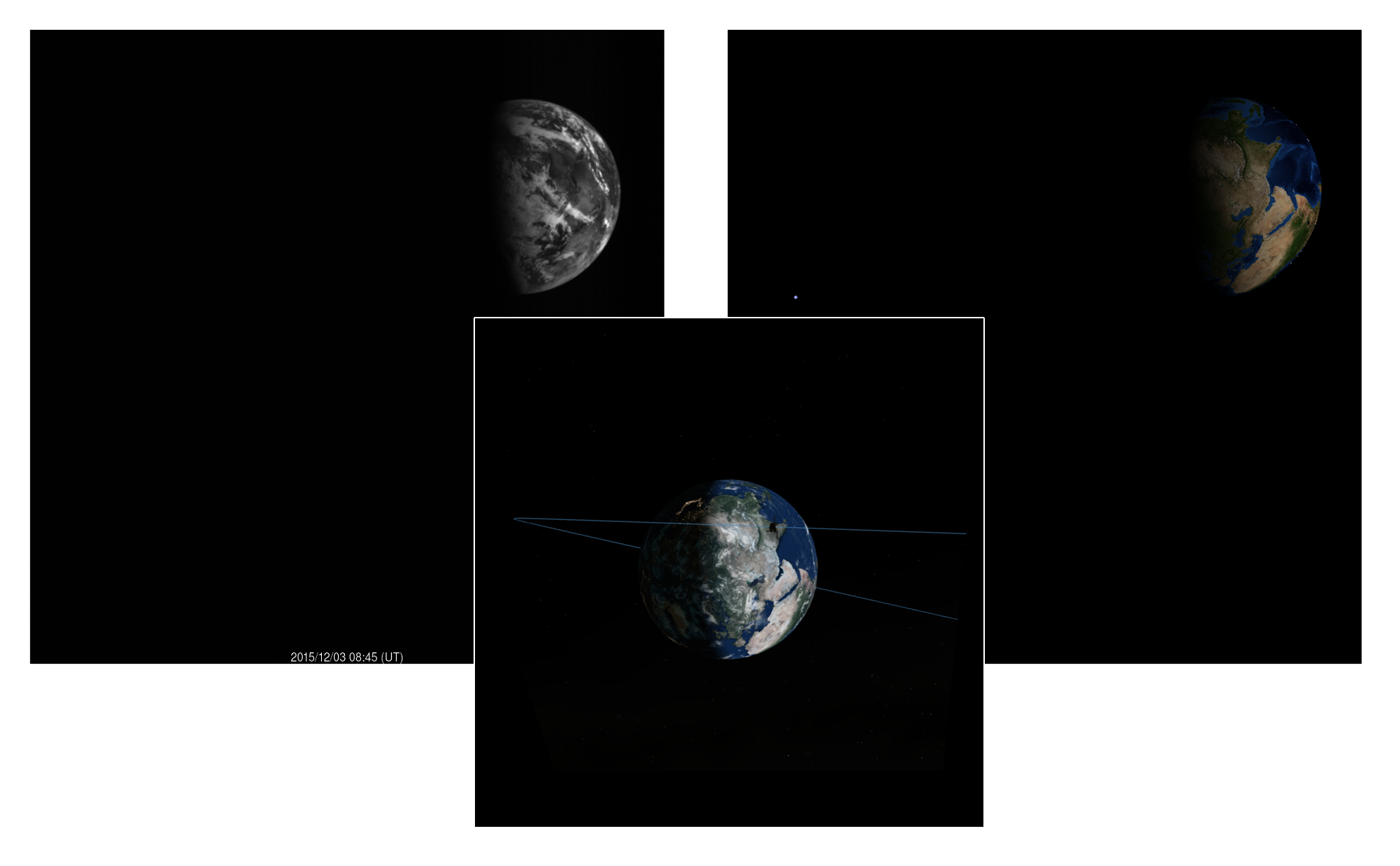

2015-12-03 08:45 UTC はやぶさ2から見た地球

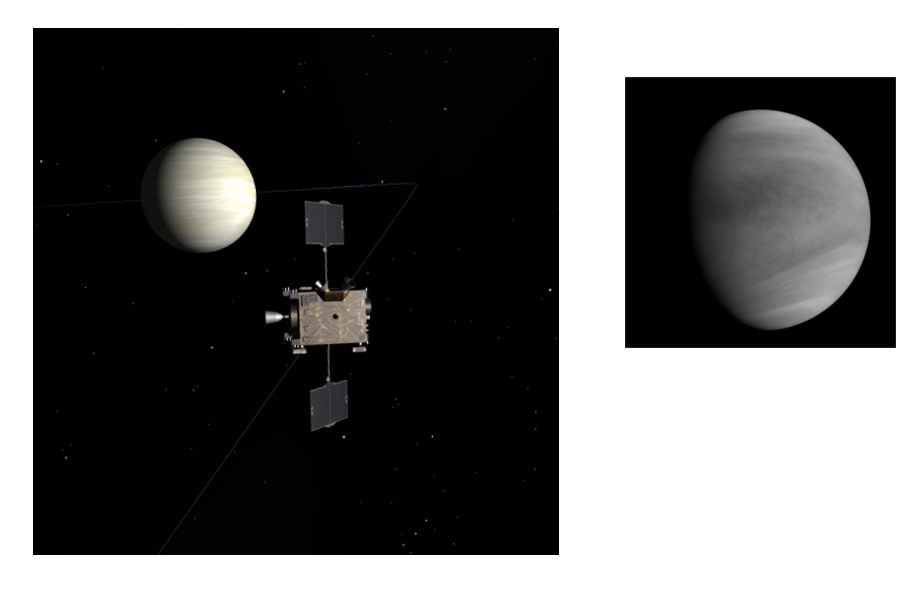

2015-12-07 05:10 UTC あかつきから見た金星
軌道の可視化を通じたコミュニケーション
目指したもの
- ブラウザを開くと、はやぶさ2/あかつきがいる
→シンプルで明快であること - コミュニケーションのツールでありたい
→誰もが同じものを見ている - 遠くのことを考えるためのツールでありたい
→見る人の邪魔をしないこと
運用
- スイングバイ/軌道投入の1ヶ月前に公開
- Twitterのみで告知(フォロアー約3600人)
- リンクをTwitterで定期的にポスト
（探査機までの距離をツイート）

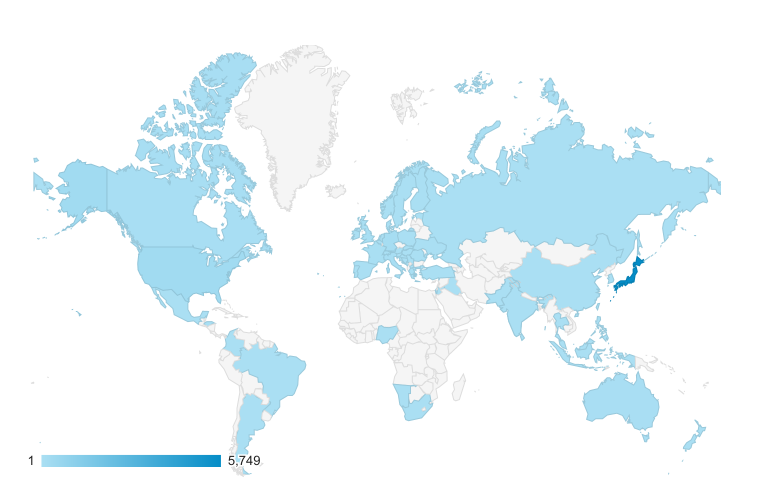

アクセス数:はやぶさ2 地球スイングバイ(1)
スイングバイの前後1週間
Google Analytics

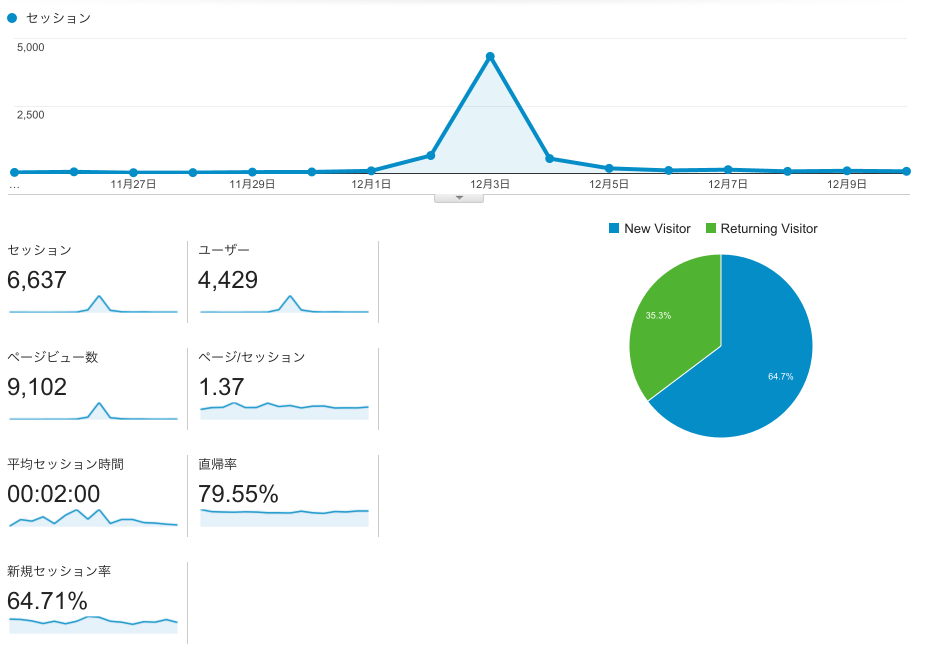

アクセス数:はやぶさ2 地球スイングバイ(2)
スイングバイの前後1週間
Google Analytics

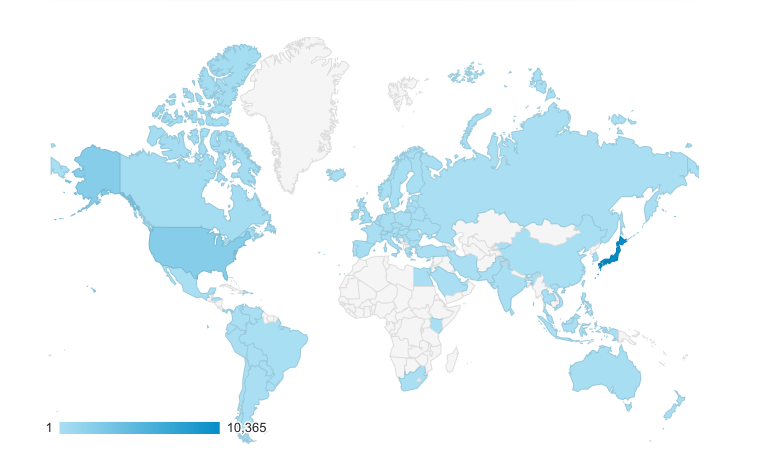

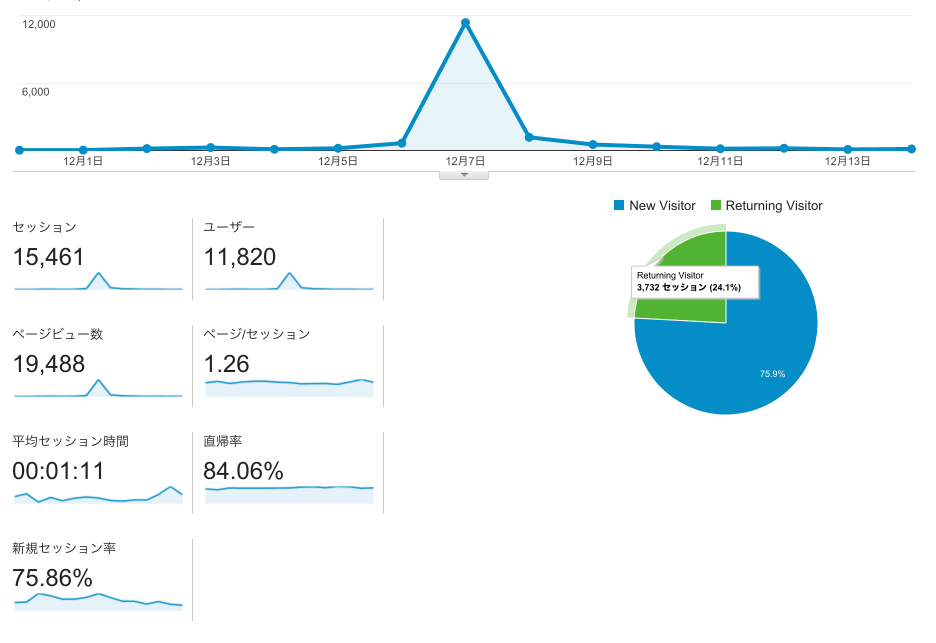

アクセス数:あかつき 金星軌道投入(1)
金星軌道投入の前後1週間
Google Analytics
アクセス数:あかつき 金星軌道投入(2)
金星軌道投入の前後1週間
Google Analytics
反応:Twitterユーザー, ブログなど
反応: あかつき公式Twitter
【あかつきtwitter班より】あかつきが金星に接近していく様子（予定の軌道からのシミュレーション）を作ってくださった方がいます。 https://t.co/jwrRaqi0Dk こちらを見ながら、遠い金星とあかつきの姿を思っていただければ嬉しいです。
— 「あかつき」チーム (@Akatsuki_JAXA) December 6, 2015
[from Akatsuki team] You can enjoy Akatsuki's VOI realtime simulation (by Isana Kashiwai & Go Miyazaki) : https://t.co/jwrRaqi0Dk
— 「あかつき」チーム (@Akatsuki_JAXA) December 6, 2015
反応: Twitter上のインフルエンサー
Visualisation of @Akatsuki_JAXA Venus approach from @lizard_isana https://t.co/A2OvesJe3f#あかつき応援 #AkatsukiCheer pic.twitter.com/yx3bGLjY8O
— CanberraDSN (@CanberraDSN) December 6, 2015
Realtime simulation of @Akatsuki_JAXA #Venus orbit insertion https://t.co/3aQopCBDq0 20-min thruster burn starts 00:51CET 7.12
— ESA Operations (@esaoperations) December 6, 2015
Cool! There is now an orbit insertion countdown in the realtime simulation https://t.co/j5rRLmaEjh. pic.twitter.com/yyuLkYGzRD
— Emily Lakdawalla (@elakdawalla) December 6, 2015
結果
- 一回性のイベントの場合アクセスのピークは一瞬
→ただし、ピークを作るために目に触れておく必要がある - 一人一人が自分の文脈の中に組み込んで使っていた
→色のつかない「ツール」としてのありかた - リアルタイムの可視化を通じてコミュニケーションが起きる
→「ほらほら、これ見て！ここにいるんだよ！」
まとめ
- HTML5+WebGLの可視化は結構使える（こともある）
- 可視化ツールでコミュニケーションが活性化する（こともある）
- データを公開すると、物好きが何かを作り出す（こともある）
- というわけで... 何かやりませんか？
本資料URL:
http://bit.ly/k20160212
